Spülwasserverdunster für Galvanikanlagen

Spülwasserentsorgung auf Verdunstungsbasis

Die kosteneffiziente Lösung für Galvanikanlagen.

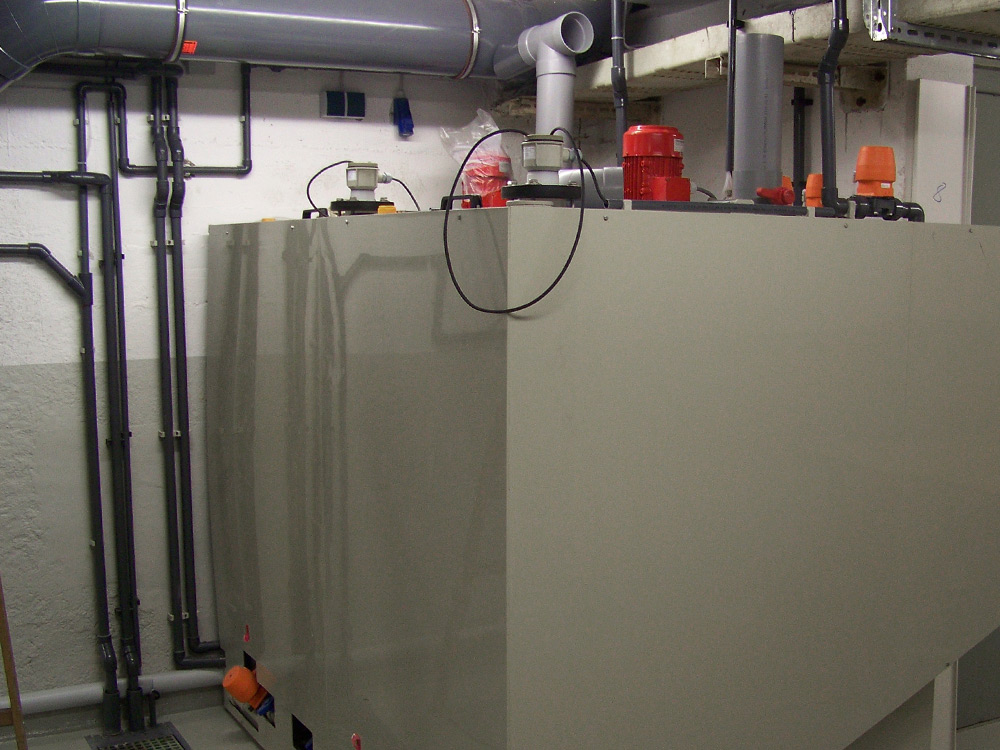

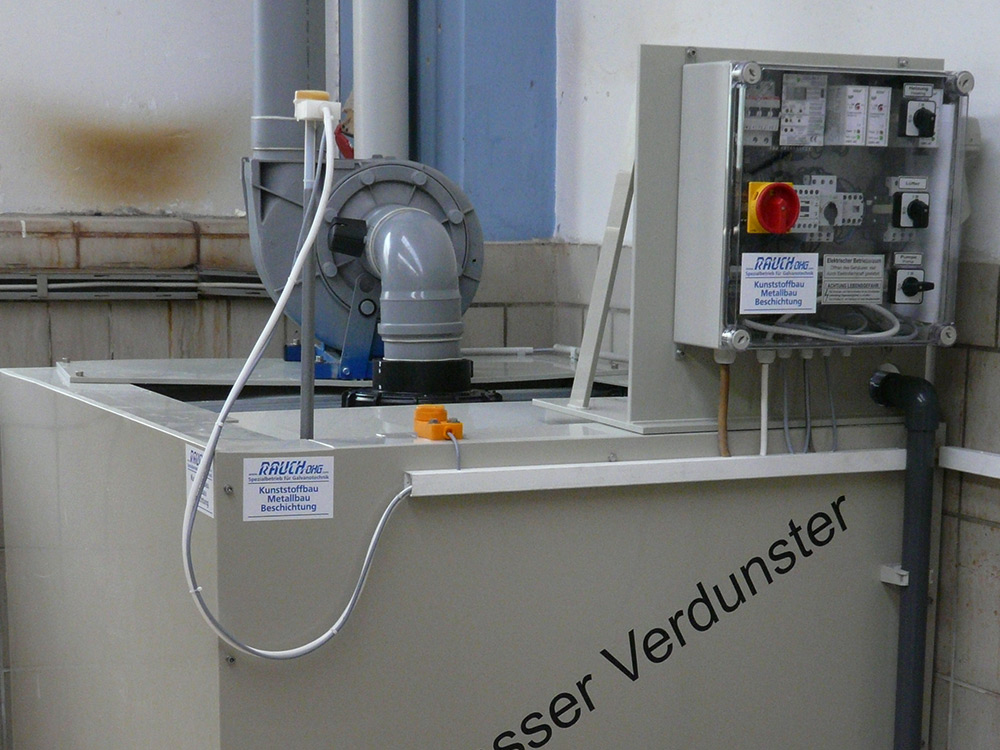

Der Rauch GmbH Galvanik-Verdunster besteht aus einem Verdunstungsbehältnis mit einem Volumen von ca. 1.000 Litern, sowie optional einer Auffangwanne, einem Abzugsventilator und einer automatischen Nachdosierung mit Vorlagebehälter

Der Kostenfaktor

Für einen Liter zu verdunstenden Wassers beträgt der Verbrauch ca. 0,8 KW.
Der Galvanik-Verdunster hat eine Leistung von ca. 250 l – 300 l pro Tag bei einer konstanten Temperatur von 60°C.
» 1.000 Liter kosten somit € 80,- Entsorgung. «

Ausführung

Der Verdunster ist gemäß EN 60204-1 ausgeführt.
Alle Komponenten sind CE konform und zertifiziert.
Wir fertigen nach Maschinenrichtlinie 2006/42/EG und nach elektromagnetischer Kompatibilität /30/EU.
TÜV geprüfte Schweißer nach DVS 2212-1 und DVS 2221. Fachbetrieb nach WHG 19I.

MaterialKunststoff PE
Außenmaße1.100 x 1.100 x 1.100 mm (LBH)
Volumeninhaltca. 1.000 Liter
Verdunstungsniveaumin. 200 mm
max. 950 mm
Verdunstungsflächeca. 1m²
Auslaufhahn DN 50
IsolierungVerkleidung mit PP
Betriebstemperatur60° C

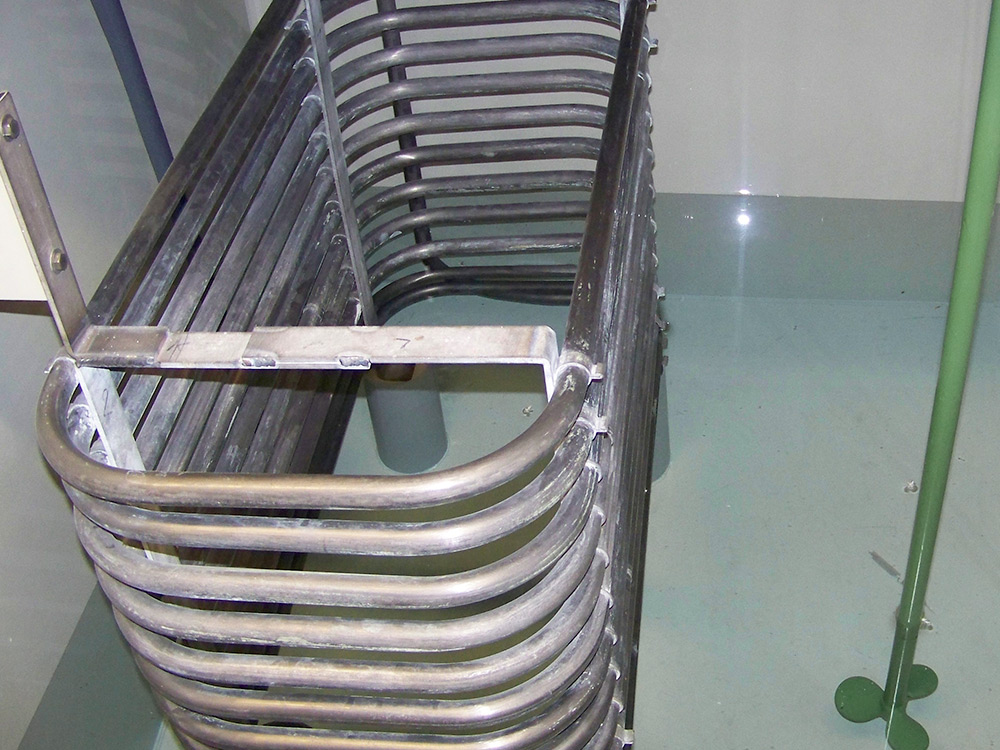

HeizungTauchbadwärmer
SicherheitseinrichtungPT 100 Regler, Begrenzer, Trockengehschutz

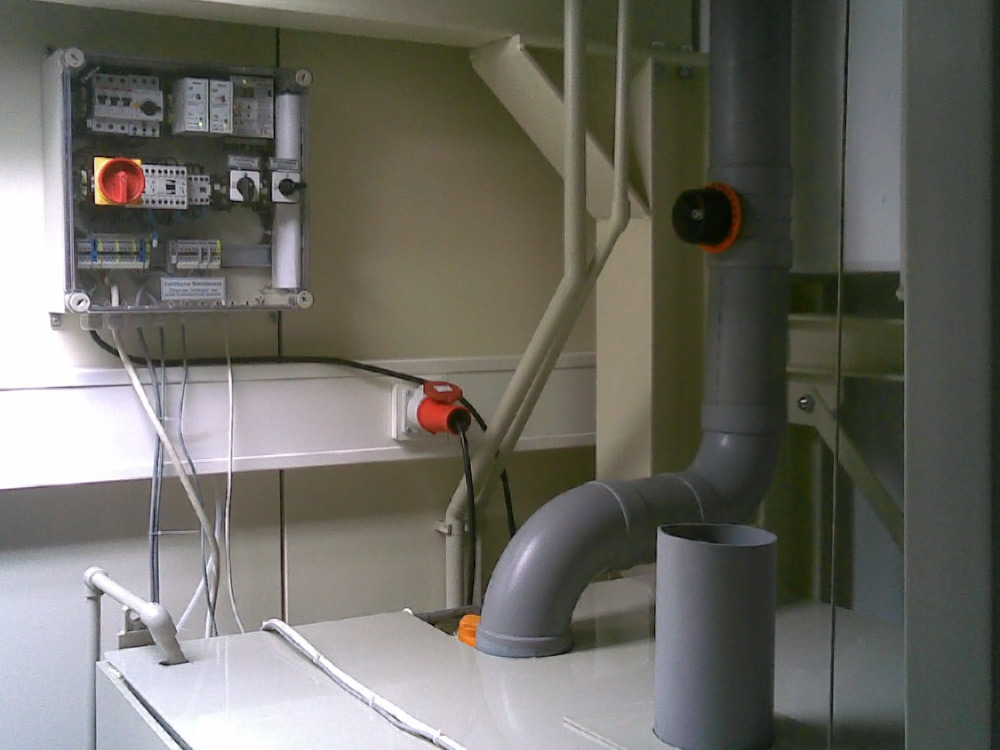

SteuerungKunststoffgehäuse 400 x 400 x 125 mm Begrenzeranzeige
Temperaturregler
Begrenzer
Trockenheizschutz
Sicherungsautomaten
Sicherungselemente Fühler
Motorschutz
Anschluß 400 V
Zu- Abluftanschluß

Ventilator:

Der Spülwasserverdunster kann an das hauseigene Abluftsystem angeschlossen - oder mit externem Lüfter betrieben werden.

Maße400x400x400mm
AnschlußØ 125 mm mit Drosselklappe
Absaugleistung500 m³/h

Optional mit:

  • Bodenauffangwanne: 1.300 x 1.010 x 1.300mm PP grau
  • Absaugung: PP grau Ø 125mm, Drosselklappe, Exhaustor mit 500m3/h

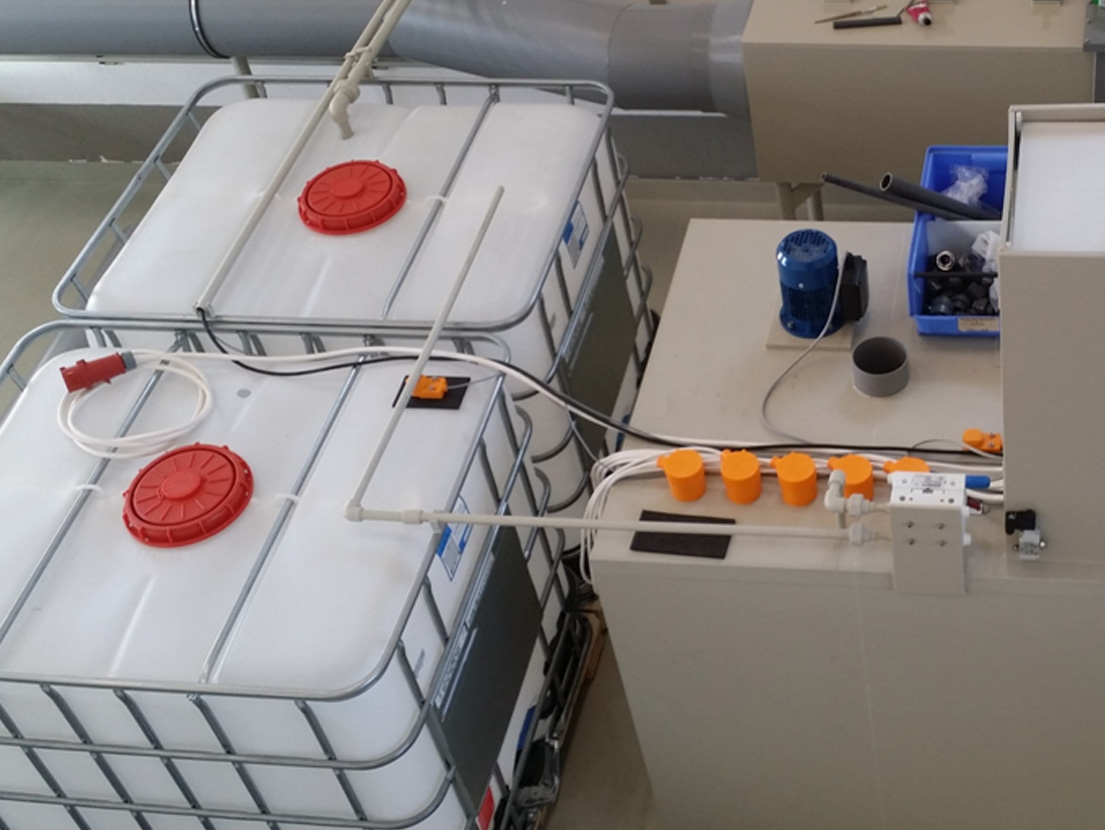

  • Automatischer Nachdosierung mit Vorlagebehälter 1000 Liter mit automatische Füllstandssteuerung im Verdunstungsbehälter mit Pumpe. Beliebig erweiterbar immer um 1000 Liter
  • Rührwerk

Lieferzeit:

Die Lieferzeit für den Rauch GmbH Galvanik-Verdunster beträgt ca. 2 – 4 Wochen.
